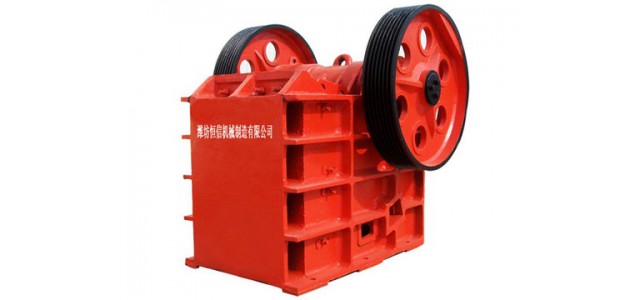

鄂式破碎機，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過200兆帕的各種物料。

機構特征與工作原理
    鄂式破碎機主要由機架、動顎、偏心軸、齒板、肘板及調整裝置等零部件組成。工作原理是由電動機通過三角皮帶傳動偏心軸，使動顎按照已調好的軌跡進行運動，從而將破碎腔內物料予以破碎。

主要部件結構及其工作原理：
    機架有兩種結構形式：一種焊接機架，是用鋼板焊接而成；另一種是一次成型鑄鋼件機架，機架前壁上安裝有楔形邊護板固定的破碎機固定齒板，同事保護兩側壁，有固定的滑道，可保證調整座平行向前向后滑動，通過調節肘板座位置，從而達到調節排料口尺寸。
    動顎體為一次成型鑄鋼件，正面有用壓鐵螺栓固定的活動齒板，其上部安裝軸承、偏心軸防塵蓋為一體，懸掛在機架上，下部通過肘板、拉桿、彈簧連接在機架上，使肘板座及動顎體形成滾動接觸。
    肘板是用灰口鑄鐵制成，肘板除作為中間支撐作用外，在外來不能破碎的異物進入破碎腔內時，破碎機載荷特增的情況下，肘板即通過自身斷裂，切斷載荷，保護其它零件不受損傷。
   調整裝置有兩種不同的形式，一種是通過調節機架上螺栓使斜鐵向上或向下移動從而是調整座在機架上向前或向后移動來調節兩齒板間隙從而達到理想出料粒度。另一種形式是通過調節墊板的多少，使調整座向前或向后移動，從而調節出料口尺寸。齒板是高錳鋼鑄成的，分為固定齒板和活動齒板，固定齒板貼靠在機架前壁上，活動齒板被壓鐵、壓鐵螺栓固定在動顎上，齒板是易損件，可調頭使用。
技術參數
